(タイトル)
私が好きなスピーカー 大中小その三つ
JBLを超えようとしたパイオニアのスピーカー意欲作S-X4、CS-616、HPM-100の三製品 執筆 甲斐鐵太郎

(サブタイトル)
小さくて良い音のPioneer S-X4
和製JBL 4312のPioneer CS-616
米国で超人気のPioneer HPM-100

(副副タイトル)
背丈385mmの密閉型スピーカーPioneer S-X4を使う

(本文)

背丈385mmの密閉型スピーカーPioneer S-X4を使う

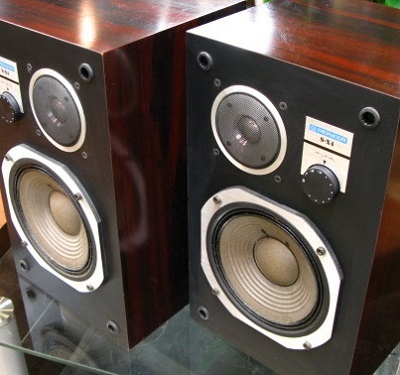

小さくて良い音のPioneer S-X4。baby HPMsの愛称。

 パソコンでユーチューブの音楽を聴くために背丈385mm密閉型スピーカーPioneer S-X4をアンプにつないだ。幅230mm×高さ385mm×奥行243mmの箱に低域用18cmコーン型、高域用2.5cmドーム型の二つのスピーカーが埋め込まれたやつだ。

 同じ容積の横に23cm低音域を受け持つスピーカーを一つ追加して音をだす。サブウーハーというらしい。こちらは家具調外装の薄型スピーカーであり縦にして使う。和室のコーナーに音響セットを置く。パソコンは食堂椅子の座面を基準にして位置を決めている。ソファーテーブルに箱を載せてありそれがパソコンテーブルになる。アンプは弁当箱ほどの大きさのBOSEだ。アンプの性能は高くないからスピーカーから出る音は程度が知れている。テレビの歌謡番組はイヤホーンジャックから電気を引っ張って弁当箱のBOSEに入れてやる。テレビの歌謡ショーは良い音になる。

 Pioneer S-X4は背丈385mm密閉型スピーカーだ。どこに置いても威圧感はない。落ち着いた雰囲気の珈琲店の壁に吊るすのが流行ったこともあった。何時の間にか金属ネットの黒いシェルのBOSEが取って代わった。Pioneer S-X4には壁に吊るす穴が背面にある。

 どのくらいの大きさのスピーカーで音を出すか。つまりどのくらいの容積のスピーカーで音を出すか。ここにはさまざまなことが絡み合う。ここ一発大きな音で聴きたいとなればスピーカーは大きなものがよい。そのようにして使うオーディオを別の部屋に置いてある。Pioneer S-X4はパソコンを使ってユーチューブの音楽ソースをひっぱりだして聴くためのオーディオである。それで弁当箱ほどの大きさのBOSEのアンプと組み合わせている。Pioneer S-X4は背丈385mm密閉型スピーカーだ。この大きさのスピーカーとしては締りのあるある乾いた良い音をだす。テレビのニュース報道もこのスピーカーで聞くのであるか音量と低音のほどはこの程度で良い。ベストマッチだ。

 オーディオ装置に何をどれほど求めるかで装置の内容が違ってくる。大きな容積があれば低音が効いて大音量をだして演奏会場のようすを醸すことができる。パソコンでユーチューブの音楽ソースを取り込んで鳴らすことで仕事をする場に潤いをもたらすBGMのためのピーカーであればPioneer S-X4はとても良い。Pioneer S-X4は幅230mm×高さ385mm×奥行243mmである。この大きさが丁度よい。容積を小さくしようとするとスピーカーユニットにお金をかけることになる。かけただけの見返りがあるかというとそうでもない。同じ容積でも内容の異なる薄くてくぐもった音のスピーカーがある。スピーカー選びは難しい。高温がキンキンしていると長時間聴いていると神経にさわる。低音がぼよんぼよんとしているとだらしない。このようなスピーカーがある。

 パソコンが置いてある。目の先1.5mほどのところで鳴らすスピーカーである。Pioneer S-X4のこのサイズとその音は丁度よい。人には好みの違いがあるが、丁度良い音をだすスピーカーは好みを超える。比べたらわかることである。Pioneer S-X4は同じ大きさの他社のスピーカーの音がぼよんぼよんとして高音にも締りがないことが不満で取り換えたのである。サイズも同じで重さもあって格好も良かった他社のものは好みの音ではなかった。好みという言い方をしたが音の品質が劣っていたので取り換えた。

 ヤマハにほぼ同じ大きさのやつがある。これは生真面目に高音質を奏でる。私としてはこの音では神経が草臥(くたび)れる。ヤマハの大きいのも小さいのも聞いているのだがやはり草臥れる。

 そうかというと同じ箱の容積で前に穴を空けて後の板で音を反射させるやつはボワーンとしている。不自然でありまたぼやけているようで面白くない。Pioneer S-X4に取り換える前のスピーカーである。設置した当初はそのスピーカーで良かったのだ。

 上質なスピーカーユニットを組み込んだメーカー渾身の作がある。ヤマハのを知っている。ビクターのも知っている。Pioneer S-X4はパイオニアが渾身の力で作り上げた小型のスピーカーだ。世間の評判はヤマハに傾く。私はヤマハの10だの100だの200だの500だの1000だのといったモニタースピーカーを使っている。Pioneer S-X4はYAMAHAの10Mに似ている。どちらを選んでも良い。JBLに似た音と低音を求めるとPioneer S-X4になる。Pioneer S-X4とYAMAHAの10Mのどちらを使うか。どちらも聴いても不満はない。それでも私はYAMAHAの10Mよりサイズが少しだけ大きいPioneer S-X4を選ぶ。二つあれば余っている方、空いている方であるが、どちらも空いていればPioneer S-X4である。同じ値段で売っていればYAMAHAの10Mを選ぶ。

 Pioneer S-X4は1981年に1本24,000円で発売された。2ウェイ・2スピーカー・密閉方式・ブックシェルフ型だ。パイオニアは音作りを模索してJBL副社長であったバート・ロカンシーを迎え入れた。Pioneer CS-616とPioneer HPM-100はバート・ロカンシー監修のもとで作られたスピーカーの代表作だ。Pioneer CS-616はIBLの名機JBL 4312の再来といえるほどの音をだした。Pioneer CS-616は和製JBL 4312だと言ってよい。3ウェイ・3スピーカー・バスレフ方式・ブックシェルフ型だ。PioneerHPM-100は4ウェイ・4スピーカー・バスレフ方式・ブックシェルフ型である。バート・ロカンシーを迎えたのは米国市場を意識して商品開発をするためである。Pioneer HPM-100は米国市場でよく売れた。

 Pioneer S-X4はそうした系列のスピーカーである。歯切れのよい乾いた音をだす。Pioneer S-X4は米国などではPioneer HPM-100を意識してbaby HPMsあるいはmini HPMsの愛称で呼ばれる。

 スピーカーの音の評価は同じ程度の大きさと価格のものと比べることがあり、また上級グレードのものと比べることもある。車にたとえれば軽同士、軽とクラウン、セダンと本格四駆という比べ方がある。性質の比較になっていることがある。スピーカーの性質比較として批評を同一条件での性能比較として受け取ってはならない。

 同じPioneerのなかにあって似た系列のスピーカーがある。サイズが違うPioneer S-X4、Pioneer CS-616、Pioneer HPM-100である。その比較をさらに続ける。その前に三つのスピーカーの仕様を確認しよう。仕様比較で三つのスピーカーの性質がみえる。

 以下にPioneer S-X4、Pioneer CS-616、Pioneer HPM-100の仕様を列記する。

Pioneer S-X4の仕様
(1981年発売、1台24,000円、baby HPMsまたはmini HPMsの愛称がある)
方式 2ウェイ・2スピーカー・密閉方式・ブックシェルフ型
使用ユニット
低域用 18cmコーン型
高域用 2.5cmドーム型
インピーダンス 6.3Ω
再生周波数帯域 40Hz~25000Hz
出力音圧レベル 91dB/w/m
瞬間最大出力音圧レベル 110dB/m
最大入力 60w
クロスオーバー周波数 2200Hz
外形寸法 幅230mm×高さ385mm×奥行243mm
質量 7.0kg

Pioneer CS-616の仕様(和製JBL 4312として人気。1台49,800円、1977年発売)
方式 3ウェイ・3スピーカー・バスレフ方式・ブックシェルフ型
使用ユニット
低域用 30cmコーン型
中域用 10cmコーン型
高域用 4.5cmコーン型
インピーダンス 6.3Ω
再生周波数帯域 30Hz~20000Hz
出力音圧レベル 93dB/w/m
最大入力 100w
クロスオーバー周波数 1500Hz、4000Hz
外形寸法 幅375mm×高さ665mm×奥行318mm
質量 25kg

Pioneer HPM-100の仕様(1977年発売、1台62,000円)
方式 4ウェイ・4スピーカー・バスレフ方式・ブックシェルフ型
使用ユニット
低域用 30cmコーン型
中域用 10cmコーン型
高域用 4.5cmコーン型
超高域用 ハイポリマー型
インピーダンス 8Ω
再生周波数帯域 30Hz~25000Hz
出力音圧レベル 92.5dB/w/m
最大入力 100w
クロスオーバー周波数 3000Hz、4000Hz、12000Hz
外形寸法 幅390mm×高さ670mm×奥行393mm
質量 26.7kg

Pioneer S-X4のスピーカーとしての特性

 背丈40cm弱(38.5cm)の小型にして密閉型のスピーカーである。小さくてもしっかりした音をだして、低音もそこそこ響かせる。歯切れのよい鳴りと軽快で明るい音質が特徴だ。高音域は十分に鳴っている。

 どのようなスピーカーでも同じであるがパワーがあって上質な音をだすアンプと組み合わせれば、これが同じスピーカーかと驚くほどの音色になる。よいアンプを使いパワーをあげれば低音は響く。よくできた密閉型のスピーカーは音に締まりがある。抑制が効いている。Pioneer S-X4は2つのスピーカーユニットを2ウエイで動作させ違和感なく音をつなぐ。曇り、濁り、こごもりといった言葉で表現される事柄とは縁遠い。

 音量を上げれば素直に従う。アンプの力がこれには作用する。定位とか音場とか奥行き感という言葉があって専門家やオーディオマニアではやかましく語られる。この方面のことは、パイオニアの同系列の大型スピーカーに、また高品質で高価格なスピーカーになるにしたがって良くなる。そのように考えて間違いがない。スピーカーの大きさ、容積と価格は比例し、スピーカーユニットの数が増えるごとに価格が上がり高品質にして高音質になる。

 ウーハーのフレームには分厚いアルミダイキャストが使われている。ウーハーエッジはウレタンではなくダンプ材を塗付したコルゲートタイプである。これなら劣化を気にしない。ツィーターは名機Pioneer S-180Aと同じだ。外観が同じであり同一品か姉妹品だろう。ツイーターが受け持つ音域での鳴りはこのサイズのスピーカーとしては申し分ない。

 背面には壁に掛けるための穴が空いている。7.0kgの質量のスピーカーを壁に掛けることは感覚として抵抗がある。似たような仕様のYAMAHAの10M(テンモニ)より大きいので壁に掛けるのはためらう。台座を付けてスピーカーの背面の穴の金具を脱落防止用として使う。

 容積がYAMAHAの10M(テンモニ)より大きく18cmのスピーカーユニットのために10M(テンモニ)にはない低音をだす。私は23cmのサブウーハーを組み合わせて使う。1.5m先で鳴らず分には不満がない。これで十分だ。ジャズをBGM にしているがロックで心躍らせることもできる。

 外部電源で駆動するスーパーウーハーを併用したり、外部電源のないサブウーハーを追加して低音領域を補う。別のパソコン置き場ではBOSEの外部電源ウーハーとPioneer S-X4の四分の一ほどの容積のBOSE のプラスチックケージの全面を金網で覆ったスピーカーを弁当箱型のBOSE のアンプで駆動させている。音楽を聴くのでないときにはウーハーの電源は切る。外部電源ウーハーは床全体どころか壁をきしませて暴れる。弁当箱型アンプの力ではなく、外部電源を用いたウーハーのアンプの作用だ。暴力的に動作する。

 末尾にGの名が付けられたPioneer S-X4があってこれは外周が灰色のモデルである。私が使っているのは濃い茶色の家具調のものであり経年変化はしない。

Pioneer CS-616(和製JBLの愛称)のスピーカーとしての特性

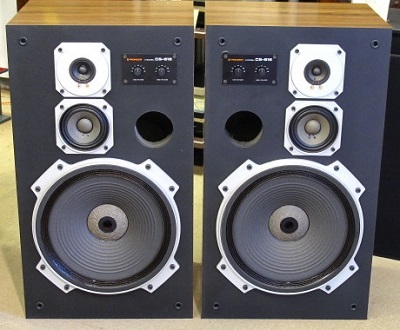

和製JBL 4312のPioneer CS-616。和製JBL 4312。

1、Pioneer CS-616は和製JBLの愛称がありJBLの乾いた音に似た特性をもつ。
1、1977年発売。1台49,800円。
1、3ウェイ構成のスピーカーシステム。
1、ウーファーには30cm径のカーボンファイバー混入コーンを採用している。
1、コーン形状は浅型で表面には特殊な音響制動剤を塗布することにより、剛性を高めるとともに共振を抑えている。
1、磁気回路には径156mmのフェライトマグネットを使用。ポールには純銅キャップを装着して電流ひずみを低減している。
1、ボイスコイルにはロングタイプを採用して耐入力特性やリニアリティを確保したために、大入力時のひずみを低減し、また大きなダイナミックレンジを実現している。
1、フレームは頑強なアルミダイキャスト製を用いることで共振とIMひずみを抑えている。
1、ミッドレンジには10cm口径のコーン型ユニットを採用。コーン紙は軽量で高剛性。エッジ周辺に特殊な制動材を塗布することで円滑に動く。磁気回路には径90mmのマグネットとエッジワイズ巻きボイスコイルを用いている。これによって能率を高め、耐入力特性と大きな音圧レベルを実現している。フレームにはアルミダイキャストを採用してIMひずみを低減させている。
1、トゥイーターには4.5cm口径のコーン型を採用。コーン紙はストレート形状としたことで振動板の過渡特性や周波数特性がよい。コーンネック部に特殊接着剤を塗布して高域の伸びを良くしている。エッジにはロールエッジを採用してリニアリティを良くした。エッジの内周部の構造を工夫して高域での音質を高めている。磁気回路は径70mmのマグネットを採用。強力な磁気回路と軽い振動形によって、高能率とすぐれた過渡特性が確保している。フレームはアルミダイキャスト製。
1、エンクロージャーは、バッフル板に24mm厚の合板、その他に20mm厚の高密度パーチクルボードを使用している。内部には吸音材を適宜配して大きな容積と併せて定在波を防止するとともに程よい低域制動を実現している。精密調整したバスレフ構造としたことでウーファーが良く動作する。開口部からの不要な中音の輻射をさけるため、ダクトは内部で折り曲げられている。
1、ネットワークには損失の少ない太い銅線のチョークコイルを用いている。メタライズド・フィルム・コンデンサーの使用と併せてスピーカーユニットの特性を最大限に発揮させている。

Pioneer HPM-100 のスピーカーとしての特性

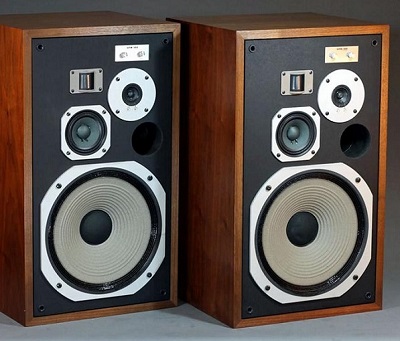

米国で超人気のPioneer HPM-100。米国で売れた。

1、1977年発売、1台62,000円。
1、JBLのような音がするスピーカーとして米国でよく売れた名品。
1、ハイポリマー素子による振動板を採用した4ウェイスピーカーシステム。
1、ウーファーのコーン紙にはカーボンファイバー混入コーンを使用。表面には特殊な音響ダンプ剤を塗布している。振動板とマグネットを保持するフレームは強固なアルミダイキャスト製。磁気回路にはロングボイスコイルや大型マグネットを採用。センターポールに銅キャップを用いることで高調波歪成分を抑えて良い音質を実現している。
1、スコーカーは、指向性を重視し、大口径とせず10cmのコーン型を使用している。振動板は剛性を高めた軽量コーン紙。これは本器に対応して新開発された。大型マグネットとエッジワイズ巻きボイスコイルによる磁気回路によって能率が大幅に向上。センターポールには銅キャップを使用して歪を低減している。
1、トゥイーターのフレームはアルミダイキャスト製。ボイスコイルアッセンブリーとコーン紙の接着にエポキシ系の接着剤を使用。これらによって良い特性が確保されている。
1、スーパートゥイーターにはハイポリマー素子を振動板に使用したユニークな圧電型スピーカーを採用。ハイポリマーは次のような好適な特性をもつ。振動系が軽量。全面駆動型なので指向性が良い。共振による特性のあばれが少ない。大入力に耐える、など。
1、エンクロージャーはバスレフ型。
1、ネットワークにはロスの少ないMP型コンデンサーを使用している。位相特性を重視したシンプルな回路にしている。
