サンプレックス Wレバー(シフトレバー)クリテリウム フランス製。
Simplex Criterium W Lever


 フランス製の自転車用シフトレバーであり1980年代の製品です。この時代の自転車部品の良さがく表現しております。サンプレックスのフロント変速器とリア変速器とをきちんと動作させます。古い時代のダブルレバーとはいえ機能は万全です。他社のト変速器も区別なく動作させます。見過ごしがちな自転車用シフトレバーの名器です。デルリン樹脂好きのサンプレックスがレバーに真ちゅうにクロームメッキをかけた製品をだしたのでした。それがサンプレックス Wレバー(シフトレバー)クリテリウムです。

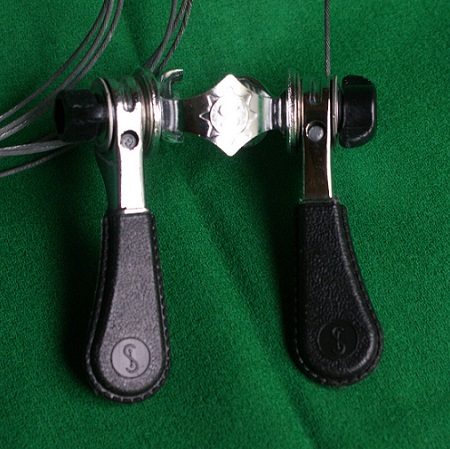

サンプレックス Wレバー(シフトレバー)クリテリウム フランス製
(Simplex Criterium W Lever)

1980年代に製造されたフランス製のシフトレバーです。
商品名はサンプレックス Wレバー(シフトレバー)クリテリウムです。

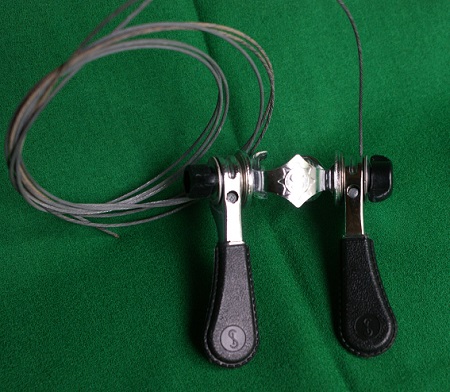

質量(重さ)121グラム。シフトワイヤー2本が付属した状態での実測です。


シフトレバーは肉厚にできていおります。このために重くなっておりますが頑丈です。
シフトレバーは真ちゅうの地金にクロームメッキをかけているように思われます。
クロームメッキが怪しいほどに鋭く輝いております。

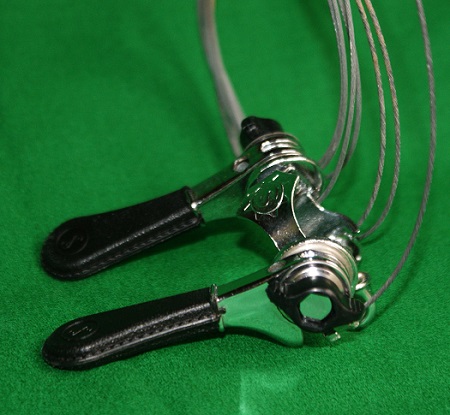

レバーは厚手の樹脂で覆われております。この古くなったサンプレックスWレバー(シフ
トレバー)クリテリウムを観察しますと樹脂に溶けや割れなどの変化はありません。
締め付けのボルトの環の代わりに樹脂製の部品が使われておりますが古いクリテリ
ウムを観察しますとの樹脂に溶けや割れなどの変化はありません。


C.S.HIROSEがつくるオーダー自転車「2014年製 700×32Cランドナー」ではフロント
とリアの変速機にクリテリウムより上位のグレードのものを使っておりましたが、シフ
トレバーは クリテリウムでした。雰囲気のよい自転車で、クリテリウムによって円滑に
変速されておりました。


【サンプレックス Wレバー(シフトレバー)クリテリウムの仕様】
1、1980年代に製造されたフランス製のシフトレバーです。
1、商品名はサンプレックス Wレバー(シフトレバー)クリテリウムです。
1、質量(重さ)121グラム。シフトワイヤー2本が付属した状態での実測です。

【サンプレックス Wレバー(シフトレバー)クリテリウムの考察】
1、シフトレバーは肉厚にできていおります。このために重くなっておりますが頑丈です。
1、シフトレバーは真ちゅうにクロームメッキをかけているように思われます。レバーは磁石に着きません。クロームメッキが怪しいほどに鋭く輝いております。
1、レバーは厚手の樹脂で覆われております。この古くなったサンプレックスWレバー(シフトレバー)クリテリウムを観察しますと樹脂に溶けや割れなどの変化はありません。
1、締め付けのボルトの環の代わりに樹脂製の部品が使われておりますが古いクリテリウムを観察しますとの樹脂に溶けや割れなどの変化はありません。
1、樹脂製品には水分を吸収して溶けたり割れたりすることがありますが、サンプレックスのこの手の樹脂にはそれが少ないように思われます。
1、サンプレックスのリア変速機のクリテリウムには鉄の補強材としてデルリン樹脂がはめ込まれておりますので、Wレバー(シフトレバー)クリテリウムの樹脂材質もこれと同じなのでしょうか。確認はしておりません。
1、サンプレックスWレバー(シフトレバー)クリテリウムは単純な構造をしており、ボルトの締め付けによる抵抗としてのフリクションに位置決め動作をさせておりますが、その締め付けの強さの感じは秀逸にして快感ということができます。
1、サンプレックスWレバー(シフトレバー)クリテリウムは同じフランス製のユーレジュビリィーの旧型の対極にあるといってよいでしょう。壊れはしないかと気遣うことが多いジュビリィーの旧型に対して、クリテリウムWレバーは踏んでも蹴っても壊れず確実に快適に動作する優れたシフトレバーです。
1、取り付けバンドを外して直付けできる構造になっております。
1、シフトワイヤーは新品の時から錆びていることが多く、ここに紹介しているクリテリウムWレバーのワイヤーも同じです。グリースを塗り込んで使うから問題はありません。
1、クロモリの細いチューブでできている自転車にはクリテリウムWレバーはよく似合います。頑丈さのゆえに重さについては我慢し、妥協することになります。
1,C.S.HIROSEがつくるオーダー自転車「2014年製 700×32Cランドナー」ではフロントとリアの変速機にクリテリウムより上位のグレードのものを使っておりましたが、シフトレバーは クリテリウムでした。雰囲気のよい自転車で、クリテリウムによって円滑に変速されておりました。
1、YouTubeにある動画C,S.HIROSEの「2014年製700×32Cランドナー」(https://www.youtube.com/watch?v=WXCR7xrcj4s)を記載します。何時までこの動画が YouTube上にあるわかりませんが。C.S.HIROSEの「2014年製700×32Cランドナー」(https://www.youtube.com/watch?v=WXCR7xrcj4s
1、シリアル 20160923-0000-12000-0000-


高尾山麓の自転車博物館の所在地は次のとおりです。(見学は事前にご連絡下さい)
所在地 〒252−0176 神奈川県相模原市寸沢嵐3139−10
電話 090−5580−8226(横田俊英)(お電話は午前8時から午後8時の間にお願いします)
電子メールアドレス:
syokota@peach.ocn.ne.
(駐車場は近くにありますが石老山登山口有料駐車場をご利用いただきます。石老山登山口有料駐車場管理者に声を掛けますと500円で駐車できます)

【追記】
サンプレックス フロントディレイラー SJA102もご覧下さい。
鉄プレートが肉厚であり頑丈にできております。
鉄プレートのメッキは艶消しのパールの感覚であり、これはサンプレ
ックス独特のものであり、好印象です。
